高效金屬規整填料
我公司生產的新型高效波紋規整填料及散堆填料,可采用不銹鋼、銅、鋁、純鈦、鉬五鈦等材質制作,是解決蒸餾與吸收分離難題的選擇,在石油、化工、化肥、制藥、香料、空分、化工機械等領域得到廣泛應用。

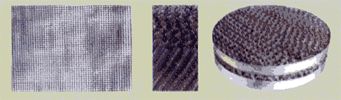

1.金屬絲網填料是目前世界各國應用比較廣泛的高效填料,其主要優點是:1.理論板數高,通量大,壓力降低;2.低負荷性能好,理論板數隨氣體負荷的降低而增加,幾乎沒有低負荷極限;3.操作彈性大;4.放大效應不明易;5.能夠滿足精密、大型、高真空精餾裝置的要求。為難分離物系、熱敏性物系及高純度產品的精餾分離提供了有利的條件。 |

金屬絲網波紋填料? |
型號
|
傾角(度)
|
理論板No/m
|
峰高
|
水力直徑mm
|
比表面積(m2/m3)
|
空隙率(%)
|
CY-700
|
45
|
8-10
|
4.3
|
5
|
700
|
90
|
BX-500
|
30
|
4-5
|
6.3
|
7.5
|
500
|
95
|
|
2.金屬孔板波紋填料(也稱壓延孔波紋填料、環刺孔波紋填料)由金屬薄板刺孔達成波紋制成的,由于表面刺有許多小麻點,延長了汽液在填料表面的滯甾時間,使塔內汽液交換更加充分,提高了分離效率。該填料其幾何尺寸與孔板波紋填料相似,小孔孔行徑為0.4~0.5mm,該填料通常用超低碳耐腐蝕不銹鋼材料制造,用于油脂行業及精細化工、制藥設備等。 |

孔板波紋填料 |
型號
|
傾角(度)
|
峰高
|
水力直徑mm
|
比表面積(m2/m3)
|
空隙率(%)
|
SM-450
|
45
|
6.5
|
9
|
450
|
93
|
SM-350
|
45
|
8
|
12
|
350
|
95
|
SM-250
|
45
|
12
|
15.8
|
250
|
97
|
SM-150
|
45
|
24
|
31.5
|
125
|
98.5
|
|
03.金屬網孔波紋填料是用金屬薄板沖壓、拉伸成特定的壓延網片,表面成規則的菱形網孔、保持絲網波紋填料的幾何規則結構沖壓成波紋片,再組成盤狀波紋規整填料,按其波紋峰高與塔軸線傾角分成SW—45和SW—30二種型號。 |

網孔波紋填料
|
型號
|
傾角(度)
|
理論板No/m
|
峰高
|
水力直徑mm
|
比表面積(m2/m3)
|
空隙率(%)
|
SW-45
|
45
|
6-8
|
4.5
|
5.7
|
650
|
91.6
|
SW-30
|
30
|
4-5
|
6.5
|
9
|
450
|
95.5
|
|
4.壓延(刺孔)孔板波紋填料壓延孔板波紋填料是將金屬薄板先輾壓出密度很高的小刺孔再壓成波紋板片組裝而成的規整填料,由于表面特殊的刺微孔結構,提高了填料的潤濕性能,并能保持金屬絲網波紋填料的性能。 |
 |
|
|
350Y孔板波紋填料 |
絲網波紋填料 |
 |
|
填料支撐板 |
125Y孔板波紋填料 |
 |
 |
孔板波紋生產現場 |
絲網波紋填料 |
 |
 |
250Y孔板波紋填料 |
填料支撐板 |
 |
 |
500Y絲網波紋填料 |
填料支撐板 |
